一、產品概述
傳感器與電子測量在線實驗平臺將電子測量儀器所涉的傳感器、微弱信號檢測、信號變送、信號調理、信號模數轉換、數字濾波、微處理器常用數據總線、通信總線等功能通過分布式數據采集測控系統展現給學生，幫助學生理解傳感器特性和電子測量的基本原理與測量方法、掌握物理量電量間轉換關系及數據處理技能、訓練常用測量儀器單元電路和功能軟件開發能力、培養學生基于現場總線的分布式數據采集及虛擬儀器設計的工程實踐經驗。
實訓平臺以臺式結構展示，采用口袋板模塊化結構設計理念，每個模塊均嵌 M4 微處理器、3 寸 FTF 液晶、一種傳感器、3 種通信總線，能完成傳感器、電子測量、通信總線、虛擬儀器等實驗實訓；
二、主要技術參數
1、實訓平臺支持線上線下實驗，即學生可在實驗平臺本地進行線下實驗或客戶端線上實物實驗，遠程在線實驗基于互聯網技術、嵌入式與電子測量技術、基于模擬交換矩陣的電子連線技術，學生可通過互聯網在客戶端瀏覽器進行電路搭建、參數配置、測試點選 擇、虛擬儀器操作、實時信號測量等線上實驗。平臺標配高清攝像頭，客戶端學生能在線上觀察實驗平臺執行器件動作和顯示器狀態。
2、“互聯網+傳感器與電子測量在線實驗平臺”配置 5 類模塊：傳感與檢測模塊、主控模塊、虛擬儀器、開發模塊和執行機構模塊。
3、嵌入式 PC 控制器：15 寸 FHD 液晶，8G 內存 ，8 代 i5，240G 固態，千兆網口；
4、實驗臺一體化鋼木結構，實驗模塊和液晶顯示器采用嵌入方式安裝，整體協調美觀；實驗模塊標準開模邊框，有機玻璃保護，磁鐵吸合，更換方便；實驗臺側面標配電源插座，鍵盤鼠標 USB 接口，布局合理；
三、系統特點
綜合性強、原理展示生動、實驗方法靈活、BS 架構
四、模塊布局與平臺實物
實訓平臺圖片（參考，傳感器種類可調整）

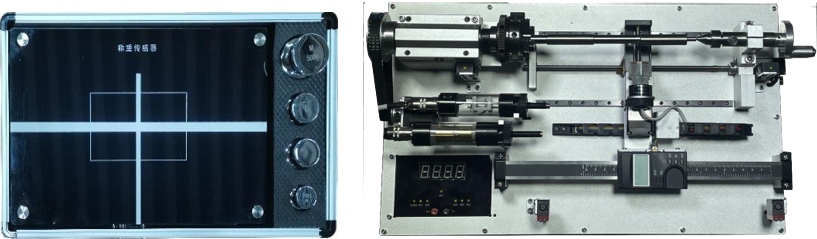

應力片傳感器工程應用（地磅） 機電檢測與精密位置控制（機床場景測控）

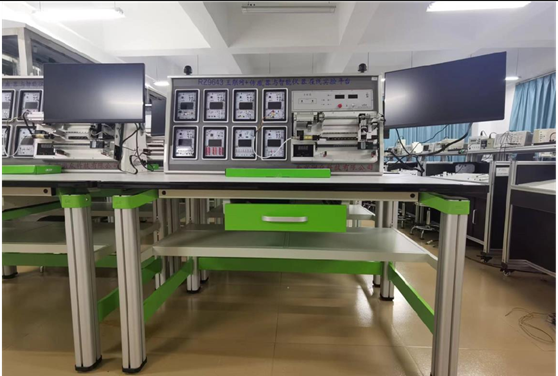

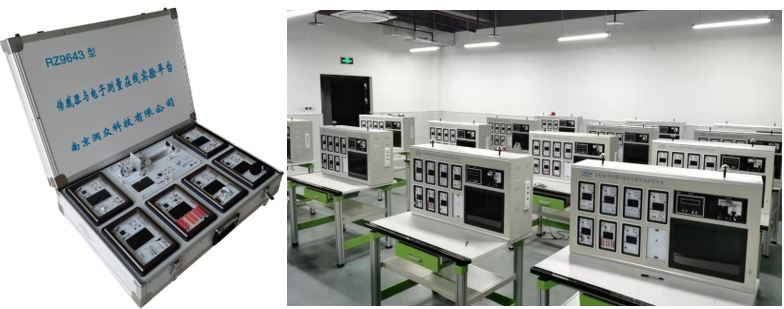

實驗箱式 實驗室效果圖

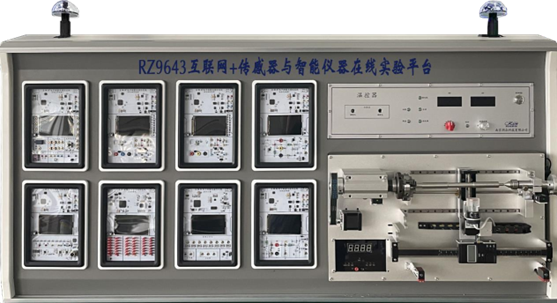

傳感器測控實駩平臺

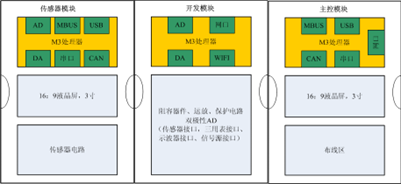

實驗模塊布局
五、在線實驗軟件界面

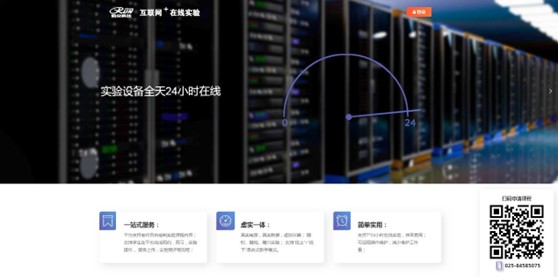

潤眾在線實驗室

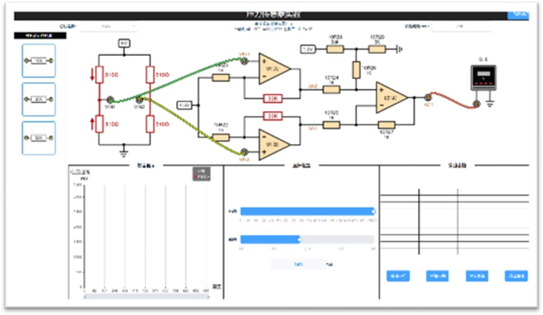

線上設計壓力傳感器橋臂電路（1/4、1/2、全橋可設，測量電路增益可調）

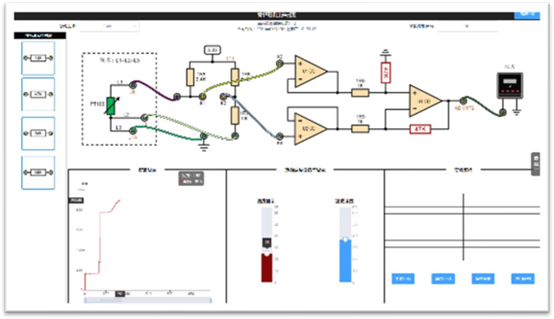

線上設計熱電阻測量電路（接線方式可設，增益可調整）

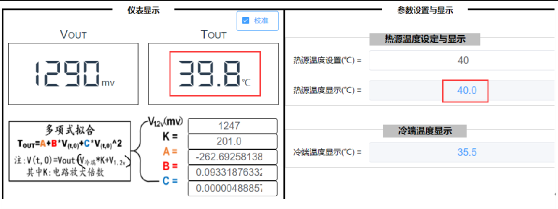

傳感器數據擬合
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
