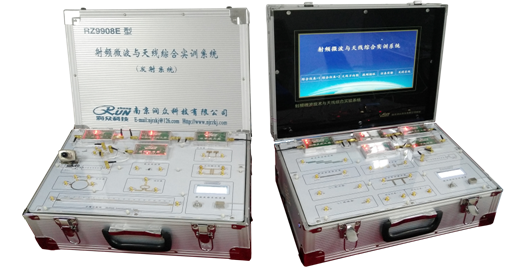

射頻微波與天線綜合實訓系統 RZ9908E型
一、產品特點
1、實驗系統內置多種微帶器件：多種形式和種類的濾波器（低通、高通、帶通、帶阻）、衰減器、功分器、環形器、定向耦合器和移相器、微帶傳輸線等模塊。
2、根據實驗要求各個模塊既能單獨測試也能接入系統進行實驗，學生可以根據單個模塊特性判斷它接入系統的作用和對系統性能的影響，這樣既豐富了實驗內容同時大大增強了實驗的可操作性，學生從實驗中能更深刻地理解微波系統的構成和各模塊的作用。
3、微波單元模塊采用集成及可編程芯片實現，確保系統性能并訓練學生使用射頻芯片能力；
4、收發系統增配VGA（增益可調放大衰減器）模塊，可控收發系統增益、測量功放動態范圍、低噪放接收靈敏度；
5、系統專門設計了兩款帶多個分支的低噪聲放大器和功放，學生可以在線調試匹配網絡，訓練學生對阻抗匹配重要性的理解；
6、收發系統采用了數字鎖相振蕩器，載頻頻率在2000MHZ到2400MHZ連續可調，頻率分辯率可達1HZ；不同實驗組的學生可設置適當載頻，確保系統工作互不影響，系統帶寬支持信道數不少于20個；
7、標配帶兩個分支的同軸傳輸線，兩個分支可在主同軸線上滑移、分支長度可調，從而可以幫助學生研究：線開路和短路特性；短截線阻抗匹配設計與調整；線諧振器設計與調整；
8、標配基于FPGA的數字中頻調制解調器，全開放，學生能開發各種算法和微波信道一起構成數字微波通信系統：
9、提供整套基于ADS軟件的微波無源、有源電路設計與性能仿真例侱。
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
